工厂大门电动伸缩门安装全过程，看完再也不踩坑

东莞市金盛电动门科技有限公司

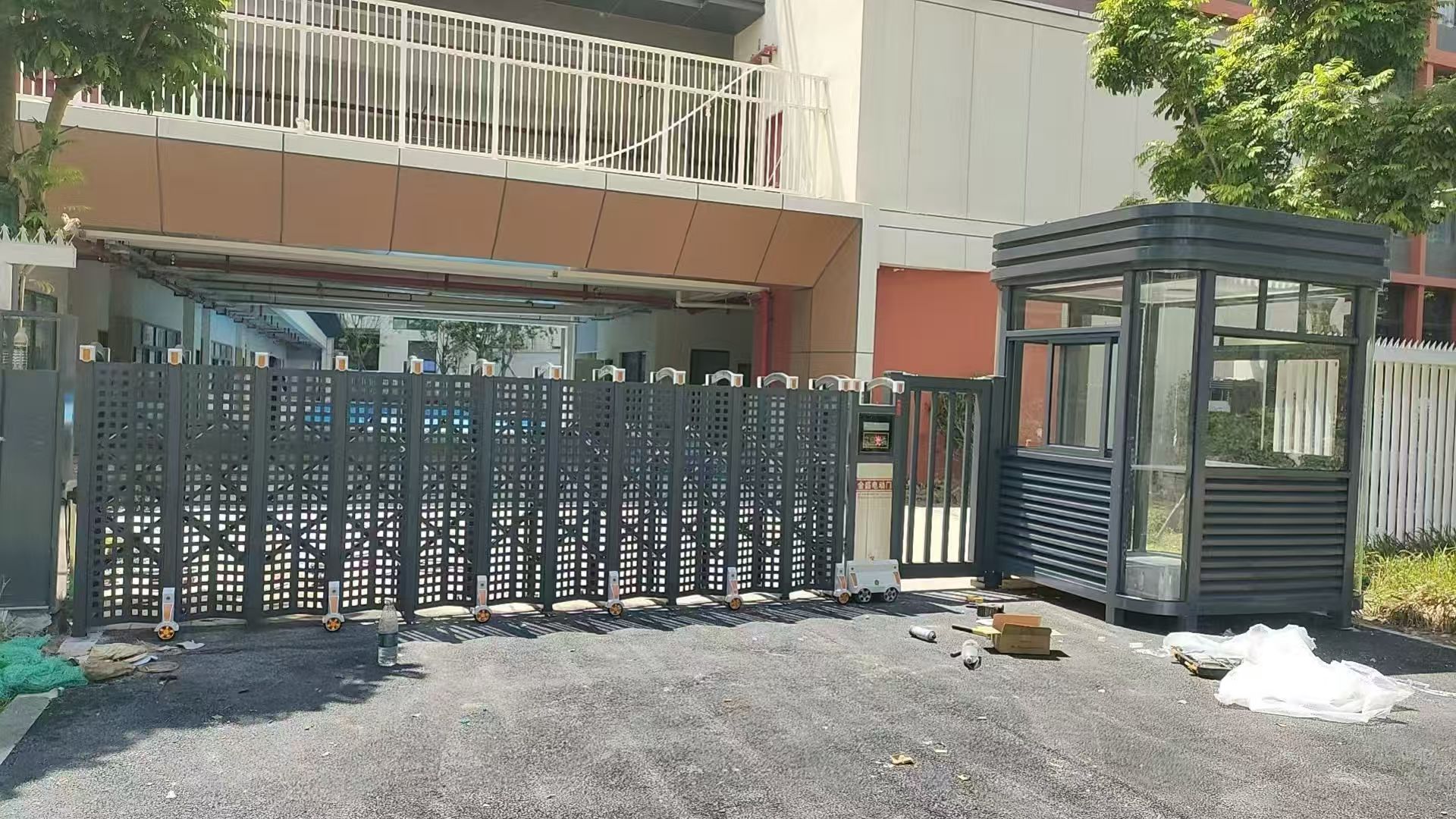

一、全无轨型控制系统安装说明：

1、全遥控型：主控箱装在机头内，只须预埋三根220V电源线与主控箱电源220V输入连接即可。参照“全无轨型控制系统接线图”依次接好。

①左右电机线（切记面向机头，左边为左电机，右边为右电机，公共线是电机中线）；

②红外线探头线（红为+12V共用，黑为负极共用，灰为红外线信号线）

2、线控+遥控型：主控箱装在机头内，须预埋五芯线与门卫室里的多功能台式箱开、关、负极端子对接，切勿高低压线混接，可参照“全无轨型控制系统接线图”。

二、全无轨型控制系统磁铁安装说明

1、首先在门体的中心位置的“头”“尾”设两个点用木匠的黑线弹出一条直线，然后参照“全无轨型控制系统磁铁安装示意图”在所需安装导航磁铁位置打上交叉点及画好与导航磁铁垂直90℃开门和关门限位磁铁（要考虑门体惯性）关门限位磁铁位置。

2、用Φ10的冲击钻打一固位孔，再用Φ22冲击钻把孔位扩大至放磁铁的要求。

3、将准备好的所有磁铁全部放在一起，并全部一个极性朝上，清洁地面后进行安装，首先把水泥浆灌在洞口内略搅和后放入磁铁，要绝对保证磁铁的极性方向一致，切记不能让磁铁陷下去，应与地面高度一致，否则影响导航及限位效果。
